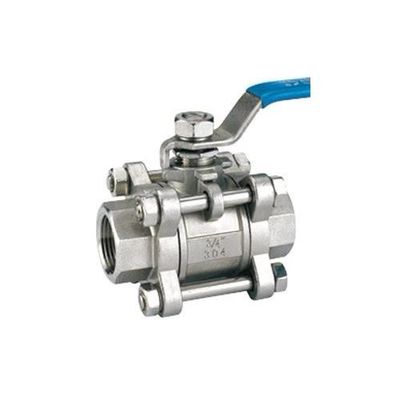

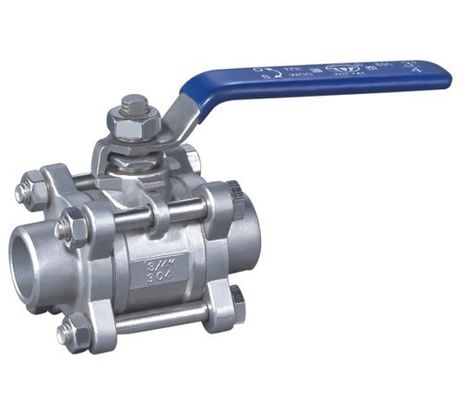

CF8 / CF8M Valvola a sfera galleggiante di tipo NPT / BSP a filo, 1000 WOG, con serratura
Breve introduzione:
La valvola a sfera è progettata e fabbricata in conformità con l'API 6D.Ampiamente utilizzati per il petrolioindustria chimica, industria del trattamento delle acque.
Parte principale e materiale
|
Nome della parte
|
Materiale
|
|
corpo
|
WCB,ZG1Cr18Ni9Ti,CF8
|
|
palla
|
1Cr18Ni9Ti 304,316
|
|
fusto
|
1Cr18Ni9Ti 304,316
|
|
anello di sigillo
|
Poltetrafluoroetilene (PTFE)
|
|
imballaggio
|
Poltetrafluoroetilene (PTFE)
|
|
DN
|
G
|
B
|
L
|
H
|
A
|
|
6
|
1/4"
|
8
|
65
|
57
|
98
|
|
10
|
3/8"
|
10
|
65
|
57
|
98
|
|
15
|
1/2"
|
15
|
75
|
68
|
125
|
|
20
|
3/4"
|
20
|
85
|
70
|
125
|
|
25
|
1"
|
25
|
95
|
80
|
145
|
|
32
|
1-1/4"
|
32
|
110
|
84
|
145
|
|
40
|
1-1/2"
|
38
|
125
|
93
|
205
|
|
50
|
2"
|
50
|
150
|
100
|
205
|
|
65
|
2 1/2"
|
64
|
175
|
142
|
250
|
|
80
|
3"
|
76
|
216
|
155
|
265
|
|
100
|
4°
|
100
|
260
|
172
|
300
|
Specifica tecnica
|
Pressione nominale ((Mpa)
|
PN
|
2.5,4.0,6.4
|
|
Pressione di prova di resistenza (Mpa)
|
PT
|
3.8,6.0,9.6
|
|
Prova di tenuta a bassa pressione ((Mpa)
|
|
0.6
|
|
Prova di tenuta ad alta pressione ((Mpa)
|
|
3.0,4.8,7.6
|
|
Medio applicabile
|
Acqua, olio, gas, acido nitrico, acido acetico
|
|
Temperatura applicabile
|
-40 ≈ 180°C
|
Caratteristica:
-Struttura anti-esplosione dello stelo della valvola
Quando il mezzo passa attraverso la valvola, la pressione nel corpo della valvola può
spingere lo stelo fuori, o quando la valvola è in riparazione, se c'è pressione nel mezzo
la cavità, il fusto o il mezzo sembra volare facilmente fuori quando si smonta la valvola,
che possono causare lesioni agli esseri umani,
Per prevenire le possibilità, un manichino club è imballaggio e cuscinetti di spinta sono bruciati
o l'imballaggio è danneggiato a causa di altre cause, la pressione del mezzo nel corpo della valvola
il manichino del bastone della valvola sarà in stretto contatto con la superficie superiore del sigillo
corpo della valvola.
In tal modo si eviterà che il mezzo sfugga dalla posizione di imballaggio danneggiata.
-Struttura affidabile del sigillo
Il sedile è fatto di PTFE.
aumenta con l'aumento della pressione della cavità centrale,
La valvola a sfera di piccola resistenza ha la resistenza più piccola di tutte le valvole, nel caso
- la resistenza è ancora bassa.
-Interruttore immediato
La valvola a sfera ruota a 90°, si apre o si chiude rapidamente.
Specificità:
Specifica tecnica
- Diametro nominale: 1/2 ′′-25 ′′
- Temperatura applicabile: -29°C-425°C (acciaio) -40°C-550°C (acciaio inossidabile)
- Pressione nominale: 150 lb, 300 lb, 600 lb, 900 lb, 1500 lb PN16/25/40/64/100/160, JIS 5K /10K/20K
- Medio applicabile: acqua, gas, olio e altri mezzi di caustica.
Norma applicazioni
- Norma di fabbricazione: API 608/ DIN/ BS/ JIS
- Dimensioni faccia a faccia: ANSI B 16.10,API 6D/DIN/BS/JIS
- Dimensioni della flangia: ANSI B 16.5 MSS-SP-44/ DIN/ BS/JIS
- Prova: API 598 API 6D/ DIN/ BS/ JIS
Descrizione:
Breve introduzione:
La valvola a sfera è progettata e fabbricata secondo API 608.
E una palla fissa quando è di grande calibro.
Ha una struttura antincendio e un dispositivo antistatico.
industria del trattamento.
Caratteristiche:
- Struttura anti-esplosione dello stelo della valvola
Quando il mezzo passa attraverso la valvola, la pressione nel corpo della valvola può eventualmente spingere il fusto fuori, o
quando la valvola è in riparazione, se c'è pressione nella cavità centrale, lo stelo o il mezzo sembra facilmente
- per prevenire il rischio di incidenti stradali.
Le possibilità, un manichino è imballaggio e cuscinetto di spinta sono bruciati o imballaggio è danneggiato a causa di altri
causano, la pressione del mezzo nel corpo della valvola farà il manichino club di valvola a stretto contatto
con la faccia superiore di sigillo del corpo della valvola.
posizione.
- Struttura di sigillo affidabile
Il sedile è fatto di PTFE, perché l'area di contatto tra sedile e palla diventerà più alta.
con l'aumento della pressione della cavità centrale, Small Resistance valvola a sfera ha la più piccola resistenza di tutti
la valvola, nel caso di una portura ridotta, la resistenza è ancora bassa.
- Interruttore automatico.
La valvola a sfera ruota a 90°, si apre o si chiude rapidamente.
|
Pressione di prova
|
Articolo di prova
|
Prova della conchiglia
|
Prova del sigillo
|
Prova del sigillo posteriore
|
Prova del sigillo d'aria
|
|
Medio
|
Acqua
|
Aria
|
|
Unità
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
Pressione (classe)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
Dimensioni principali della connessione
|
Tipo
|
Dimensione ((mm)
|
Dimensione ((mm)
|
|
centimetro
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
|
1/2"
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4"
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
1"
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
11/4"
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
11/2′′
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-Φ15
|
107
|
230
|
|
2′′
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
21/2′′
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-Φ19
|
145
|
280
|
|
3"
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
4"
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
5"
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-Φ22
|
230
|
600
|
|
6"
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
8"
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
10"
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
|
|
Tipo
|
Dimensione ((mm)
|
Dimensione ((mm)
|
|
|
centimetro
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
|
1/2"
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
|
3/4"
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
|
1"
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
|
11/4"
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-Φ19
|
95
|
180
|
|
|
11/2′′
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-Φ22
|
110
|
230
|
|
|
2′′
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
|
21/2′′
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-Φ22
|
150
|
280
|
|
|
3"
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
|
4"
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
|
5"
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-Φ22
|
240
|
600
|
|
|
6"
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
|
8"
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
|
10"
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
|
Tipo
|
Dimensione ((mm)
|
Dimensione ((mm)
|
|
|
centimetro
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
|
1/2"
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
|
3/4"
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
|
1"
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
|
11/2′′
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-Φ22
|
135
|
180
|
|
|
2′′
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
|
3"
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
|
4"
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
|
6"
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
|
8"
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
|
10"
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
