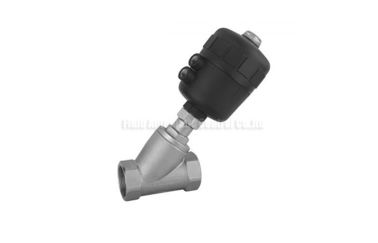

Corpo dell'acciaio inossidabile della valvola di pistone di Seat di angolo DN10~DN50 con l'azionatore di plastica
Le serie di PVA inclinano la valvola di pistone del sedile con DN10~DN50 sostituto a semplice effetto dell'azionatore di plastica o doppio bidirezionale a due posizioni per i liquidi ed i gas con esterno pilota-azionati e l'azionatore 360°turnable
Dettaglio rapido:
* Equivalente del burkert della valvola di pistone del sedile di angolo di serie di PVA
* Bidirezionale a due posizioni, esterno pilota-azionato
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* Acciaio inossidabile materiale 304 del corpo o acciaio inossidabile 316
* Plastica materiale di Engneering dell'azionatore
* Facile per il montaggio, azionatore può essere 360°turnable
* A valle installando ed a monte installando entrambi disponibili
* Veloce risponde, il consumo a basso rumore e basso
* Progettazione stabile, esterno pilota-azionato per vita serive lunga e nessun'esigenza di manutenzione
Applicazioni:
Le serie del PAV inclinano l'esterno della valvola di pistone del sedile pilota-azionato, con il tipo grande flusso di progettazione e tempo di impiego di angolo di forma di Y lungo.
La valvola del sedile di angolo di serie del PAV ha usato ampiamente usato per controllare la portata media del lavoro, può essere si applica all'ambiente ad alta temperatura e forte di corrosione.
Valvola di serie del PAV ampiamente usata nella protezione dell'ambiente, nel tessuto, nell'attrezzatura medica, nell'industriale ecc dell'alimento
Specifiche:
|
CODICE DI ORDINAZIONE
|
|
PVA
|
15
|
1
|
S
|
|
Tipo
|
DN e dimensione del porto
|
Codice del materiale del corpo
|
Modello e montaggio di moto
|
|
PVA: Valvola di pistone del sedile di angolo di serie di PVA con l'azionatore della plastica di ingegneria
|
10: G3/8„
|
1: Ottone
|
S: A semplice effetto
|
|
15: G1/2„
|
|
20: G3/4„
|
|
25: G1„
|
2: Acciaio inossidabile 304
|
D: Doppio agire
|
|
32: G1-1/4„
|
|
40: G1-1/2„
|
3: Acciaio inossidabile 316L
|
F: Montaggio della flangia
|
SPECIFICAZIONE
|
Materiale del corpo: S.S316/S.S304/Brass
Materiale di Aclualor: plastica di ingegneria
Guarnizione del disco: PTFE/FPM
Guarnizione del gambo: PTFE/FPM
Guarnizione del pistone: FPM/NBR
Parametro tecnico
Dimensione del collegamento: DN10-DN50
Filo: 3/8" - 2"
Medium applicabile: acqua, gas neutro o liquido, allohol, olio, organico.
|
Temperatura del medium:
PTFE: -10℃- +180℃
FPM: -10℃- +100℃
Viscidity: max600 millimetro2/s
A valle installare/a monte che installa
Medium di Conttoling: aria/gas neutro
Pressione di Conttoling: 0.3-O.8MPa
Pressione di esercizio: 0-1.6MPa
|
|
DN
|
G
|
L
|
L1
|
Interruttore
|
H
|
D
|
Azionatore
|
|
10
|
3/8"
|
55
|
17
|
21
|
170
|
54
|
50
|
|
15
|
1/2„
|
70
|
21
|
26,5
|
185
|
63
|
50
|
|
20
|
3/4"
|
76
|
23
|
32
|
190
|
63
|
50
|
|
25
|
1"
|
90
|
25
|
40
|
200
|
63
|
50
|
|
32
|
1-1/4„
|
116
|
32
|
50
|
240
|
81
|
63
|
|
40
|
1-1/2„
|
116
|
32
|
55,5
|
280
|
96
|
80
|
|
50
|
2"
|
138
|
40
|
68,5
|
295
|
96
|
80
|
|
corpo 1,1
|
un connettore di 3,1 viti
|
5,5 chiudono il nul a chiave
|
|
cilindro 1,2
|
3,2 V che seeling
|
pistone 5,6
|
|
il cilindro 1,3 desidera
|
anello con sigillo 3,3
|
anello con sigillo 5,7
|
|
finestra di osservazione 1,4
|
guarnizione 3,4
|
guarnizione 5,8
|
|
bullone 2,1
|
molla 3,5
|
dado esagonale 5,9
|
|
guarnizione del piatto di orifizio 2,2
|
nul connecling 4,1
|
molla 5,10
|
|
un disco di 2,3 guarnizioni
|
anello con sigillo 4,2
|
indicatore di posizione 5,11
|
|
disco 2A
|
controdado 4,3
|
|
|
gambo 2,5
|
molla a lamelle 4,4
|
|
