Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163

Porcellana Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163 fornitore
Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163 fornitore Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163 fornitore Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163 fornitore Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163 fornitore

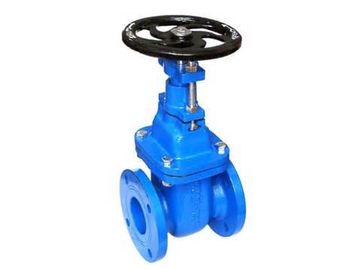

Grande immagine :  Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163

Dettagli:

Luogo di origine: La Cina
Marca: GSC
Certificazione: CE/ISO
Numero di modello: ZT-003

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5000pcs
Prezzo: Negotiable USD Price
Imballaggi particolari: Scatola di Plywwod o secondo il requisito dei clienti
Tempi di consegna: 30days dopo la ricezione del vostro acconto
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 50000pcs ai mesi
Contact Now
Descrizione di prodotto dettagliata
Applicazione: Progetto di acqua Materiale: Qt450
colore: Black Garanzia: 12 mesi
Connessione: Flangia Tipo: Saracinesca
Gamma di DN: DN25-DN600 PN: 10
OEM: Accettabile

Saracinesca duttile su ordinazione della conduttura di processo della colata del ferro BS5163

Specifiche

Valvola a saracinesca messa resiliente
Materiale: Duttile
Norma di progettazione: BS5163
Perforazione di Flang: Classe 125, classe 150 dell'ANSI





Breve introduzione



La saracinesca è genere di valvola ampiamente usata del blocco con vasta gamma di pressione di esercizio e di temperatura, usata per la fermata o il collegamento del medium dentro della conduttura. La saracinesca conclude la saracinesca in aumento della saracinesca del gambo e del gambo di non aumento. Le saracinesche sono caratterizzate come avendo un aumento o un gambo nonrising. La caratteristica distinta di una valvola a saracinesca è le superfici di tenuta fra il portone ed i sedili sono planari, in modo dalle valvole a saracinesca sono usate spesso quando un flusso rettilineo della restrizione fluida e minima è desiderato. I fronti del portone possono formare una forma di cuneo o possono essere paralleli. Le valvole a saracinesca soprattutto sono utilizzate per permettere o impedire il flusso dei liquidi, ma le valvole a saracinesca tipiche non dovrebbero essere utilizzate per il regolamento del flusso, a meno che specificamente siano progettate per quello scopo. A causa della loro capacità di tagliare da parte a parte i liquidi, le valvole a saracinesca sono usate spesso nell'industria petrolifera.



Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163



Caratteristiche di prodotto



Il canale dentro della valvola è diritto, la resistenza di flusso debole.
Nessuna materia aperta o vicina, disco della valvola muove sempre il perpendicolare verso la direzione del flusso, facile commutare.

Il sollevamento del disco basato sul moto del gambo, colpo lungo, quindi, costerà il molto tempo di commutare, ma evitare l'esistenza del martello di acqua.
Entrambi i lati del canale sono simmetrici, medium possono scorrere verso le due direzioni, facili installare.


Classificazione della saracinesca


Materiale: ghisa, acciaio fuso, acciaio inossidabile, rame della colata.
Struttura del gambo di valvola: aumentare o nonrising
Tipo della guarnizione: guarnizione di rigidità o guarnizione molle
Collegamento: flangia, wafer, filo
Tipo determinato: maniglia, pneumatico elettrico.



Classe duttile su ordinazione 125, classe 150 dell'ANSI della saracinesca della conduttura di processo della colata del ferro BS5163


Saracinesca nonrising in aumento della saracinesca del gambo Z41 e del gambo Z45


1. Saracinesca in aumento del gambo: il dado della valvola è alla copertura o al sostegno, gira il dado per realizzare il sollevamento del gambo di valvola, questo genere di struttura è non solo lubrificazione tendente del gambo ma inoltre fa un distinto o aprirsi il grado vicino ed ora è stato ampiamente usato.
2. Tocco della saracinesca del gambo di Nonrising con il medium direttamente, adatto ad installazione sotterranea o dove lo spazio verticale è limitato. Gli svantaggi di questa struttura è che il filo sarà corroso o danneggiato.


Il differente fra il gambo in aumento e la saracinesca nonrising del gambo



I gambi in aumento forniscono un'indicazione visiva della posizione della valvola perché il gambo è attaccato al portone tali che il portone ed il gambo aumentano insieme e si abbassano mentre la valvola è azionata. Le valvole del gambo di Nonrising possono avere un puntatore infilato sull'estremità superiore del gambo per indicare la posizione della valvola, poiché il portone viaggia su o giù del gambo sui fili senza innalzamento o abbassare il gambo. I gambi di Nonrising sono usati nel sottosuolo o dove lo spazio verticale è limitato.



Norma di adozione



Oggetto
Standard
 Accettazione di fabbricazione di progettazione  GB/T12234
Lunghezza della struttura della valvola  GB/T12221
 Collegamento della flangia di valvola  JB/T79
 Ispezione della valvola  JB/T9092



Parametro di prestazione



Nome dell'articolo
Valvola di IronGlobe della colata della flangia
Collegamento
Flangia
Diametro nominale
DN25-DN600
Pressione nominale
 PN16/PN25/PN40/PN64

            Pressione di prova

Prova dell'alloggio: PN×1.5

Prova della guarnizione: PN×1.1

Trattamento di superficie
Corpo dell'acciaio inossidabile, altri rivestimenti
Temperatura applicabile ≤450°C
Medium applicabile
L'acqua, olio, gas, cuoce a vapore ecc.





Materiali facoltativi per le parti



Nome di parti
Materiali facoltativi
Copertura del corpo
Acciaio inossidabile CF8/CF8M/CF3M, WCB, ghisa dell'acciaio fuso WCB (QT450)
Palla

CF8 (P) CF8M (R) CF3M (RL), bronzo del ghisa dell'acciaio fuso intarsiato

Seat

Corpo di valvola,

La lega di Stereoplasm, bronza intarsiato

Asse
Acciaio inossidabile 3046SS, 316SS, 416SS
Superficie della guarnizione Corpo di valvola, lega della saldatura della sovrapposizione/bronzo
Distanziatore dell'imballaggio Grafite di PTFE/PPL
Volantino Acciaio fuso malleabile, ghisa grigio
Fermo
Acciaio al carbonio dell'acciaio inossidabile





Note dell'installazione


1. Il volantino, il livello ed il meccanismo di trasmissione non possono essere craned o schiantati.
2. La doppia chiusa del disco dovrebbe essere installata verticalmente
3. Dovrebbe aprire la valvola di derivazione in primo luogo prima che la saracinesca aperta, ridurre la pressione, installi prego secondo le istruzioni se valvola con un meccanismo di trasmissione.
4. La valvola deve essere lubrificata non di meno una volta ogni mese se la valvola è utilizzata frequentemente.
5. La saracinesca utilizzata come fermata del medium, la perdita di pressione raggiungerà il più in basso una volta completamente opeded.
6. La saracinesca è adatta a condizioni di lavoro che completamente si sono aperte o si chiuse, non adatta per adeguamento o strozzare.



Istruzioni di operazione



1. Assicuri che la conduttura e la valvola sia stata pulita prima dell'operazione.
2. Giri il volantino in senso antiorario, gambo dell'azionamento, disco per aprirsi, il canale sarà completamente aperto quando altezza aumentante uguale al diametro della valvola, per contro, quindi la valvola sarà chiusa quando duro per girare il volantino ad in senso orario.
3. La valvola soltanto adatta a medium tagliato, quindi, situazione semichiusa non è permessa.
4. Se ci sono perdite vicino alla copertura mentre si alimentano dopo il funzionamento per un certo tempo, della valvola potessero fissare il dado, la perdita si eliminerà.
