L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito

Porcellana L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito fornitore
L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito fornitore L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito fornitore

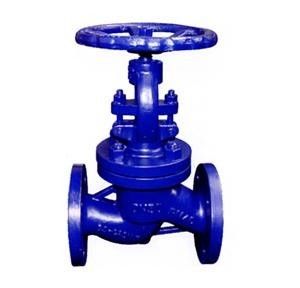

Grande immagine :  L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito

Dettagli:

Luogo di origine: Shanghai, Cina
Marca: OEM
Certificazione: ISO 9001/ API 6D
Numero di modello: J41H/J41Y

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1pcs
Prezzo: negotiation
Imballaggi particolari: Solitamente imballando dal vestito della cassa del compensato per la consegna del mare
Tempi di consegna: 1usually nei 35 giorni dopo ha ricevuto il vostro pagamento
Termini di pagamento: Avanzamento di T/T o L/C a vista
Capacità di alimentazione: 90,000pcs al mese
Contact Now
Descrizione di prodotto dettagliata
Nome del prodotto: Valvola a globo Applicazione: Petrolio, gas, innaffi, vapore ecc.,
Dimensioni: DN15 ~DN600 Pressione: PN16~160/150lbs~2500lbs/JIS 10K/20K
standard: ANSI di api 6D/b 16,5 JIS 20K/JIS 10K temperatura: -29~425 C
Corpo: Acciaio della colata steel/WCB/WC6/stainless Gambo: Acciaio inossidabile 2Cr13

Valvola di globo flangiata, en 13709/GS-C25/Gp240gh/1,0619, WCB/ferro di BACCANO





Caratteristiche:

- Guarnizione posteriore

Progettazione posteriore della guarnizione per assicurare imballaggio e sigillamento credibili quando la valvola completamente è aperta. (Sostituzione di imballaggio sotto pressione non è raccomandata)



Resista all'attrito

Il disco della valvola è dato abbastanza intensità e rigidità. La superficie di tenuta del disco può essere composto saldata con la lega satellite intarsiata o l'altro materiale che risponde alle richieste degli utenti.



Renda paricolare la progettazione:

Progetti il corpo ed il cofano secondo il calcolo preciso. Il corpo ed il cofano hanno ad alta resistenza,

abilità di flusso e rigida.





selezione delle applicazioni possibili:
  (industria) (centrale elettrica)
(pianta) di puerification del gas di combustione (approvvigionamento di gas)
   (facilità) di vuoto (ammoniaca)
   (acqua calda) (systme cllling&freezing)
   (tecnologia riscaldamenta) (sistema del vapore)



Specifiche:



Formazione strutturale BB-BG-OS & Y
Determinare modo A mano
Elettrico-Attivato
Norma di progettazione DIN3356
Faccia a faccia DIN3202
Estremità della flangia DIN2543-2545
Prova & ispezione DIN3230

Note: La dimensione della pubblicazione periodica, flangia di collegamento della valvola può essere progettazione secondo il reguirment dei clienti.



Specificazione di prestazione dei prodotti

Pressione nominale Shell prova (Mpa) Prova di sigillamento (Mpa) Impiegati adatti (Oc) Medium adatto
(Mpa)
1,6 2,4 1,76 -110~600 Oc Petrolio & gas dell'acqua
2,5 3,75 2,75
4 6 4,4
6,4 9,6 7,04



Parti Materiali
Corpo ASTM A216 GR.WCB
Anello di Seat ASTM A105 + Stellite ha affrontato
Disco ASTM A105 + 13Cr affrontato
Piatto di spinta del disco Tipo 420 di ASTM A276
Dado del disco Tipo 410 di ASTM A276
Gambo ASTM A182 GR.F6
Dadi di bullone del cofano ASTM A194 GR.2H
Bulloni del cofano ASTM A193 GR.B7
Guarnizione Ferro molle + grafite
Boccola di sedile posteriore Tipo 410 di ASTM A276
Imballaggio del gambo La grafite intrecciata & muore anello formato della grafite
Cofano ASTM A216 GR.WCB
Perni del bullone a occhio Acciaio al carbonio
Ghiandola Tipo 410 di ASTM A276
Flangia della ghiandola ASTM A216 GR.WCB
Perni ad occhio della ghiandola ASTM A307 GR.B
Dadi del bullone a occhio ASTM A194 GR.2H
Giogo Bush ASTM A439 GR.D-2
Vite Acciaio al carbonio
Volantino Ferro duttile
Dado del volantino ASTM A194 GR.2H
Rondella Acciaio al carbonio
Giogo ASTM A216 GR.WCB
Dadi di bullone della pentola del giogo ASTM A194 GR.2H
Pentola Bolt del giogo ASTM A193 GR.B7
Sopportare Acciaio
Anello di lanterna a richiesta Tipo 410 di ASTM A276

L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito



Dimensioni principali



Pressione Mpa di PN 1,6
(Mpa)
Dimensione 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 240 260 276 285 300 305 354 402 437 496 541 699 815 914 1189 1350
W 120 140 160 160 180 200 200 250 250 300 350 400 450 500 550 600
Peso (chilogrammi) 5,2 7,1 7,4 8,5 13 20 25 35 50 75 100 210 446 648 805 1050


Pressione Mpa di PN 2,5
(Mpa)
Dimensione 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 240 260 276 285 300 325 363 415 453 505 556 744 864 948 1269 1450
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
Peso (chilogrammi) 6 7,5 8 9 14 22 27 38 55 82 105 220 450 660 810 1100


Pressione Mpa di PN 4,0
(Mpa)
Dimensione 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 240 260 276 285 300 325 370 430 480 532 589 783 888 965 1285 1512
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
Peso (chilogrammi) 6 7,5 8 9 15 24 30 41 60 85 110 225 460 670 830 1120



L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito



L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito









Breve introduzione:

La valvola di globo è riferimento progettato ad interno avanzato ed alla norma internazionale. Il corpo adotta

 la configurazione della sfera e inoltre ha la caratteristica di bell'aspetto, della funzione piacevole e della qualità superiore.



Applichi da CLASS150 a CLASS1500 e da -29℃~425℃ (acciaio), -40℃~550℃ (acciaio inossidabile).



Facendo uso di materiale differente, della valvola possono gli impianti con il medium differente, quali l'acqua, il petrolio, il gas, il vapore, la carbammide e l'altro medium.





Parte & materiale della posta



Nome dell'oggetto delle parti

materiale

1

Corpo

WCB, CF8, CF8M

2

Seat

satellite 2Cr13,25+

3

Disco

2Cr13, 304, 25+satellite

4

Gambo

2Cr13, 304, 304L

5

Guarnizione

Graphite+304, acciaio Graphite+08

6

Cofano

WCB, CF8, CF8M

7

Imballaggio

Grafite, PTFE

8

Volantino

HT250, QT450







Caratteristica tecnica

- Diametro nominale: 2" - 12"

- Temperatura applicabile: -29℃~425℃ (acciaio) -40℃~550℃

(acciaio inossidabile)

- Pressione nominale: 150Lb 300Lb 600Lb 900Lb 1500Lb

- Medium applicabile: acqua, gas, petrolio e l'altro medium di causticità.

Applicazioni standard

- Norma di fabbricazione: ANSI B16.34

- Fronte per affrontare dimensione: ANSI B 16,10

- Dimensione della flangia: ANSI B 16,5

- Prova: Api 598







Descrizione:



Dimensione principale del collegamento e di esterno



L'ANSI A216 WCB rf/RTJ ha flangiato valvole di globo DN600, valvola di globo della guarnizione di muggito



CLASS150

dimensione (dentro)

2"

2-1/2„

3"

4"

5"

6"

8"

10"

12"

L, L1-RF.BW (millimetro)

203

216

214

292

330

356

495

622

698

L2-RTJ (millimetro)

216

229

254

305

343

368

508

635

711

H (millimetro)

330

390

410

475

540

585

725

825

940

K (millimetro)

200

250

250

300

350

350

450

500

600

Peso (chilogrammo)

23

29

40

59

95

115

178

268

385





CLASS300

dimensione (dentro)

2"

2-1/2„

3"

4"

5"

6"

8"

10"

12"

L, L1-RF.BW (millimetro)

267

292

318

355

400

440

533

622

711

L2-RTJ (millimetro)

283

308

333

371

416

460

549

638

727

H (millimetro)

350

425

485

520

565

655

825

920

1155

K (millimetro)

200

250

300

300

350

350

500

600

700

Peso (chilogrammo)

30

45

60

83

135

162

265

375

525





CLASS600

dimensione (dentro)

2"

2-1/2„

3"

4"

5"

6"

8"

10"

L, L1-RF.BW (millimetro)

292

330

356

432

508

559

660

787

L2-RTJ (millimetro)

295

333

359

435

511

562

664

791

H (millimetro)

420

490

550

590

620

700

950

1140

K (millimetro)

250

300

300

350

500

500

600

600

Peso (chilogrammo)

39

61

76

122

210

245

447

692



CLASS900



dimensione (dentro)

2"

2-1/2„

3"

4"

5"

6"

8"



L, L1-RF.BW (millimetro)

368

419

381

457

559

610

737



L2-RTJ (millimetro)

371

422

384

460

562

613

740



H (millimetro)

495

540

600

655

670

780

1050



K (millimetro)

300

350

350

500

500

350*

350*



Peso (chilogrammo)

96

79

117

178

305

355

730



Nota: Uso “*„, la media ha riparato la trasmissione.







CLASS1500

dimensione (dentro)

2"

2-1/2„

3"

4"

6"

L, L1-RF.BW (millimetro)

368

419

470

546

705

L2-RTJ (millimetro)

371

422

473

549

711

H (millimetro)

550

582

625

750

925

K (millimetro)

300

350

400

450

600

Peso (chilogrammi)

116

125

145

210

475
